Условие задачи

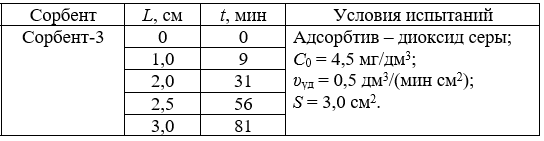

В табл. 1.2 представлена зависимость времени защитного действия неподвижного слоя сорбента t (мин) от длины слоя L (см) сорбента при температуре 298 К. По представленным данным на основании уравнения Шилова выполните следующие задания:
1. Постройте график зависимости времени защитного действия от длины слоя сорбента t = f(L).
2. Определите по полученному графику длину неиспользованного (мёртвого) слоя h, см.
3. Определите по графику потерю времени защитного действия tn, мин.
4. По графической зависимости определите длину работающего слоя сорбента L0, см.
5. По графику зависимости определите коэффициент защитного действия слоя сорбента К.
6. Рассчитайте скорость движения фронта сорбции U, см/мин.
7. Используя величину U, рассчитайте равновесную статическую активность сорбента ар, мг/дм3.
В табл. 1.2. С0 – концентрация газа в газовоздушной смеси; υуд – удельная скорость газовоздушного потока; w – линейная скорость газовоздушного
Ответ
Уравнение Шилова имеет вид
t = K∙(L h),
где K коэффициент защитного действия;
L длина слоя адсорбента, см;
h длина мёртвого слоя, см.

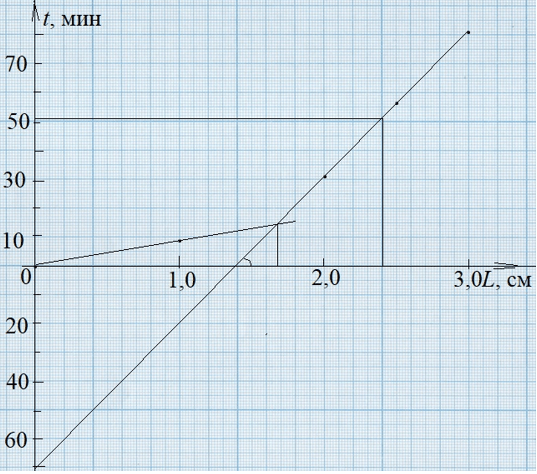

Строим график зависимости времени защитного действия от длины слоя сорбента t = f(L) (рис. 5).
Рисунок 5. Зависимость времени сорбции от длины слоя сорбента
Продлеваем прямолинейный участок графика до пересечения с осью ординат. Точка, в которой прямая лин...
