Условие задачи
В таблице ниже представлена зависимость времени защитного действия неподвижного слоя сорбента t (мин) от длины слоя L (см) сорбента при температуре 298 К. По представленным данным на основании уравнения Шилова выполните следующие задания:
1. Постройте график зависимости времени защитного действия от длины слоя сорбента t= f(L).
2. Определите по полученному графику длину неиспользованного (мертвого) слоя h, см.
3. Определите по графику потерю времени защитного действия tп, мин.
4. По графической зависимости определите длину работающего слоя сорбента L0, см.
5. По графику зависимости определите коэффициент защитного действия слоя сорбента K.
6. Рассчитайте скорость движения фронта сорбции U, см/мин.
7. Используя величину U, рассчитайте равновесную статическую активность сорбента ap, мг/дм3.
Исходные данные
Сорбент — поглотитель ХПА-17.
Адсорбтив – аммиак
Обозначения:
C0 – концентрация газа в газовоздушной смеси; νуд – удельная скорость газовоздушного потока; w – линейная скорость газовоздушного потока; S – площадь сечения динамической колонки.
C0 = 2,0 мг/дм3
νуд = 0,5 дм3/(мин∙см2)
S = 3,0 см2
Ответ
Время защитного действия по уравнению Шилова зависит от величины слоя адсорбента L и длины неиспользованного (мертвого) слоя h:
t = K (L h)
K коэффициент защитного действия.

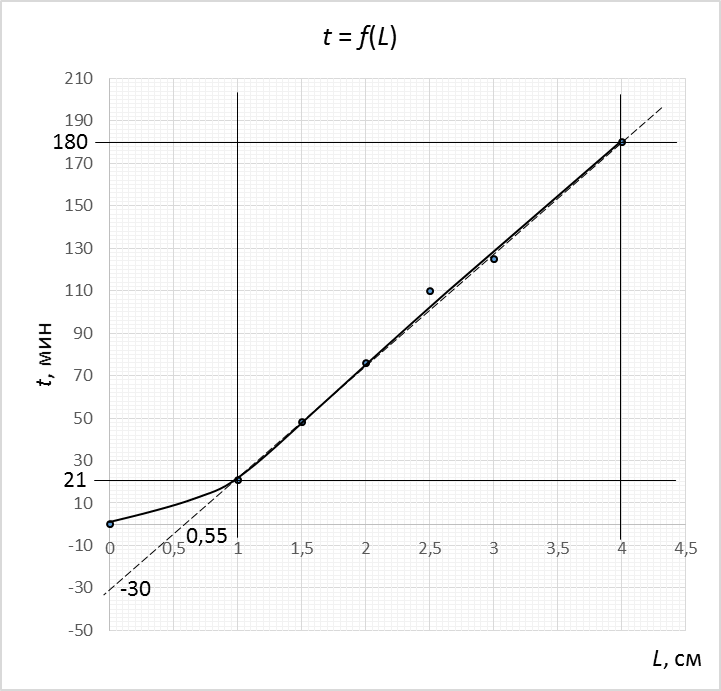

Строим график зависимости времени защитного действия от длины слоя сорбента t = f(L).
Определим по графику длину неиспользованного слоя h, см. Для этого прямолинейную часть графика экстраполируем до пересечения с осями абсцисс...
