Условие:

1. Изучить основы работы в среде Simulink и создание простейших моделей.

2. Создать простейшие модели и произвести их расчёт.

3. Создать в Simulink простейшую модель деления числа. Сохранить внешний вид схемы модели и полученные осциллограммы.

Первое число (числитель) - 15

Второе число (знаменатель) - 7

4. Создать и рассчитать в Simulink каждую из электрических схем постоянного тока. Сохранить внешний вид схемы модели. Проверить правильность моделирования с помощью первого закона Ома.

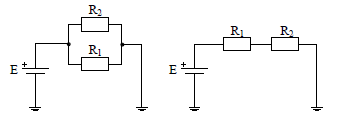

Рисунок 3.1 - Электрические схемы постоянного тока для индивидуальной работы: а – параллельное соединение резисторов, б – последовательное сопротивление резисторов

5. Создать и рассчитать в Simulink одну из электрических схем переменного тока. Частота источника напряжения – 50 Гц. Сохранить внешний вид схемы модели и полученные осциллограммы. Проверить правильность
моделирования с помощью первого закона Ома.

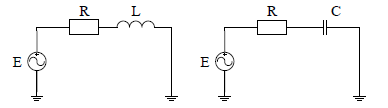

Рисунок 3.2 – Электрические схемы переменного тока для индивидуальной работы: а – RL-цепь, б – RC-цепь

6. По окончании работы сделать вывод.

Решение:

Пакет Simulink позволяет моделировать электрические системы путем составления принципиальных и (или) структурных схем (в том числе, содержащих передаточные функции элементов), подобно тому, как это сделано в DesignLab и OrCad. Существует возможность самостоятельно разрабатывать и добавлять в библиотеки необходимые элементы. Для решения задач наилучшим образом имеется возможность изменять метод интегрирования системы.

Моделирование в Simulink выполняется средствами блочного моделирования. Средства Simulink созданы на основе программных средств MATLAB, но позволяют исключить или минимизировать ис...
