Условие:
Расчет срока службы изоляции при различных видах старения
Изоляция заданного класса рассчитана на работу при нормальной температуре ТН°C в течение τн лет. К ней подвели две плоские токоведущие части на расстоянии длины изоляции d1 мм. Диэлектрическая прочность материала εr1, а электрическая прочность ЕПР1 кВ/мм.
Требуется:
1. Определить срок службы изоляции, если ее рабочая температура будет равна T1°C?
2. Рассчитать оставшийся расчетный ресурс работы изоляции, если ее рабочая температура на оставшийся период будет равна T2°C и T3°C при учете того, что изоляция уже проработала τ0 лет от рассчитанного срока службы τн при рабочей температуре T1°C.?
3. Вычислить срок службы изоляции при температуре T1°C и наличии частичных разрядов, если рабочее напряжение изоляции U кВ, а напряжения возникновения частичных разрядов UЧР кВ.
4. Определить предельное напряжение, которое можно приложить к токоведущим частям.
5. Найти, насколько снизится предельное напряжение, если между токоведущими частями появится микротрещина – воздушная прослойка толщиной d1 мм? Электрическая прочность воздуха ЕПР2 кВ/мм, относительная диэлектрическая проницаемость εr2=1.

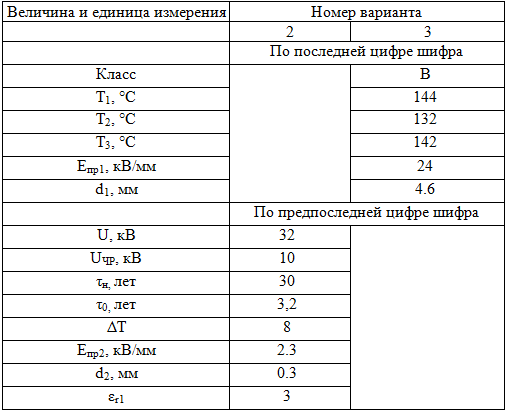

Таблица 3.1. Исходные данные
Решение:
Тепловое старение внутренней изоляции возникает за счет возникновения или ускорения различных химических реакций при рабочих температурах, которые в несколько раз превышают комнатную (90-180 C).
По величине допустимой рабочей температуры все изоляционные материалы делятся на 7 классов нагревостойкости:
Таблица 3.2. Нагревостойкость изоляции
Используем правило Монтзингера:
