Условие задачи

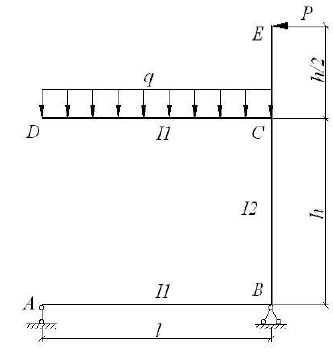

Для рамы с заданными размерами и нагрузкой (рисунок 1) определить горизонтальное перемещение или угол поворота заданного сечения.
Рисунок 1.
Исходные данные:
l=9 м; q=1 кН/м; P=6 кН;
h=7 м; I2/I1=3/5.
Искомое сечение – Е.
Ответ
Дано:
l=9 м; q=1 кН/м; P=6 кН;
h=7 м; I2/I1=3/5.
Искомое сечение Е.
Вид перемещения горизонтальное перемещение точки E.
Построение эпюр изгибающих моментов от единичной силы Р=1 и от внешней нагрузки.
1. Построение эпюры Мр от внешней нагрузки. На рисунке 30 показано направление опорных реакций от действия внешней нагрузки. Для определения опорных реакций составляем уравнения моментов относительно точек А; В и сумму проекций на горизонтальную ось:
