Условие задачи
Для стального вала требуется:
1.Построить эпюру крутящих моментов.
2.Определить диаметр вала из условия прочности и жёсткости на кручение.
3.Построить эпюру максимальных касательных напряжений.
4.Построить эпюру углов закручивания, производя отсчёт от опорного защемления.
5.Из условия равнопрочности вала для опасного участка заменить круглое поперечное сечение вала кольцевым и сравнить вес вала.
При расчёте использовать следующие данные:

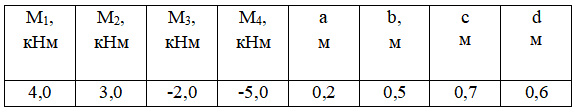

Таблица 4.
Ответ

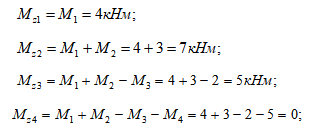

1.Определим крутящие моменты по участкам нагружения (слева направо).
Строим эпюру крутящих моментов.

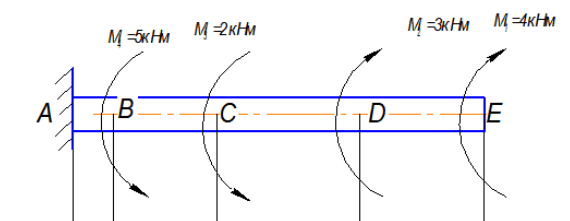

Рис.4. Деформация кручения.
2.Диаметр вала из расчёта на прочность.
Потяни
