Условие задачи

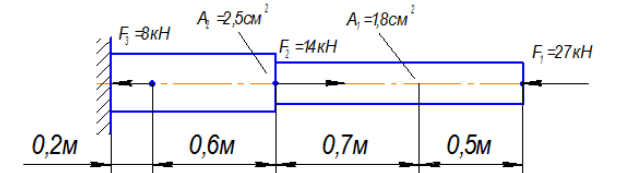

Для ступенчатого стержня необходимо определить:
1.Продольные силы по его длине и построить эпюру продольных сил.
2.Определить нормальные напряжения в поперечных сечениях и построить эпюру нормальных напряжений.
3.Определить коэффициент запаса прочности для опасного сечения.
4.Определить аналитически нормальное и касательное напряжения в опасном сечении на площадке, расположенной под углом 400 к поперечному сечению стержня.
5.Определить полное перемещение свободного конца стержня и построить эпюру перемещений.

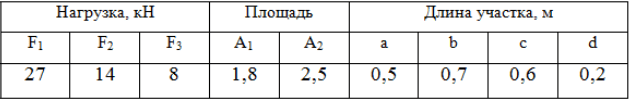

Таблица 1.
Ответ

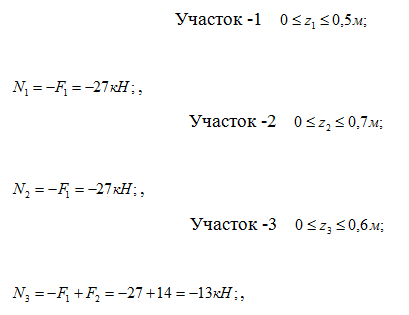

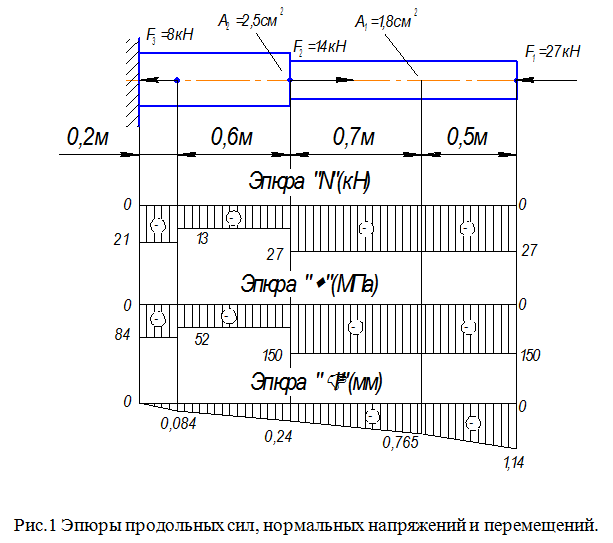

1.Определяем продольные силы по длине стержня и строим их эпюры:
Рассматриваем стержень слева направо:
