Условие задачи

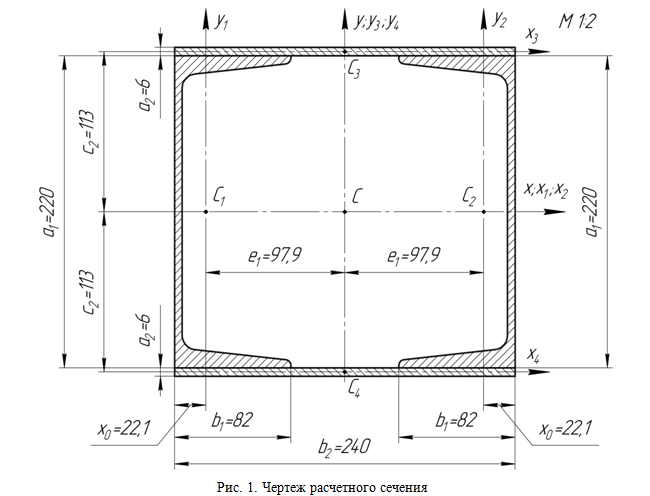

Для заданного составного сечения (рис. 1), определить главные моменты инерции, материал сталь горячекатаная.
Дано: сечение д: полоса 6х240 мм, швеллер №22 по ГОСТ 8240-97.
Ответ
1. Определение геометрических характеристик составляющих сечения.
Из таблиц сортамента выписываем геометрические характеристики прокатных профилей, составляющих заданное сечение.
Швеллер №22:
Размеры а1 = 220 мм, b1 = 82 мм, площадь сечения А1=26,7 см2; осевые моменты инерции Jx1=2110 см4; Jy1=151 см4; координата центра тяжести х0=2,21см.
В состав сечения входит прямоугольник 6х240 мм, то для него вычислим площадь и осевые моменты инерции:
Размеры: a2 =6 мм, b2 = 240 мм.
Площадь сечения:
