Из канала по сифонному трубопроводу диаметром d = 100 мм и длиной L = 27 м в отводной лоток поступает вода с расходом Q = 9 л/с. Восходящая ветвь трубопровода имеет длину L1 = 7 м.
- Механика
Условие:

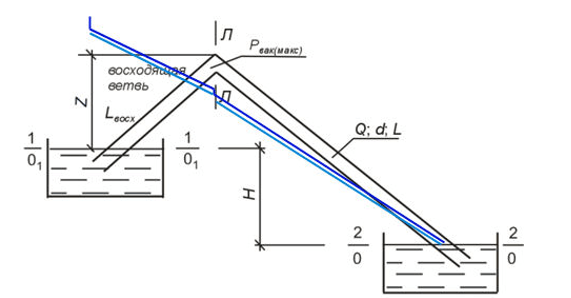

Из канала по сифонному трубопроводу диаметром d = 100 мм и длиной L = 27 м в отводной лоток поступает вода с расходом Q = 9 л/с. Восходящая ветвь трубопровода имеет длину L1 = 7 м. Высота её установки над уровнем воды в канале z = 5 м, угол поворота до 900. В начале трубы имеется сетка с обратным клапаном. Трубы стальные сварные новые с шероховатостью Δ = 0,1 мм.
Определить разность уровней воды в канале и лотке H, величину вакуума в наивысшей точке сифона. Построить напорную и пьезометрическую линии.
Решение:
Для вычисления давления в сечении Л-Л сифона предварительно определим потери в восходящей трубе (выходящей из бака) по формуле Вейсбаха - Дарси. Учтём потери на входе в трубу в сетка с обратным клапаном коэффициентом местного сопротивления вкл = 10, и половину местного сопротивления в прямом колене с кол = 0,51,19. Другими местными сопротивлениями пренебрегаем.
Определим потери в трубопроводе...
