Условие задачи

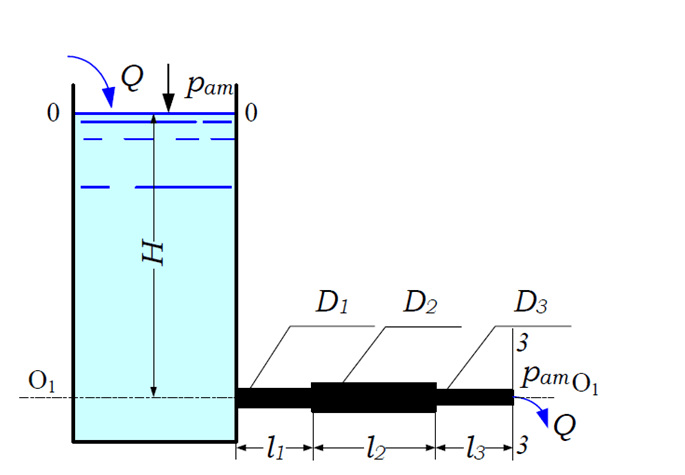

Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость
Δэ=1 мм), состоящему из труб различного диаметра D и различной длины l, вытекает в атмосферу вода, расход которой Q и температура t0C. Коэффициент кинетической энергии принять равным 1,1.
Требуется:
1. Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
2. Установить величину напора Н в резервуаре.
3. Построить напорную и пьезометрическую линии с соблюдением масштаба.
Исходные данные: Q=1,2 л/с; t=12 0C; l1 =6 м; l2= 7 м; l3 = 3 м; D1=40 мм; D2=25 мм; D3=40 мм.
Ответ
Запишем уравнение Бернулли для потока воды между сечениями 0-0 и 3-3.
Плоскость сравнения 01-01 выберем по оси трубы.
В соответствии с обозначениями на схеме z0=Н, z3=0.
Избыточное давление на свободной поверхности р0=0. Избыточное давление в сечении 3-3 на выходе из трубы р3=0.
Скорость на поверхности воды в резервуаре v0=0.
Тогда перепишем уравнение Бернулли
