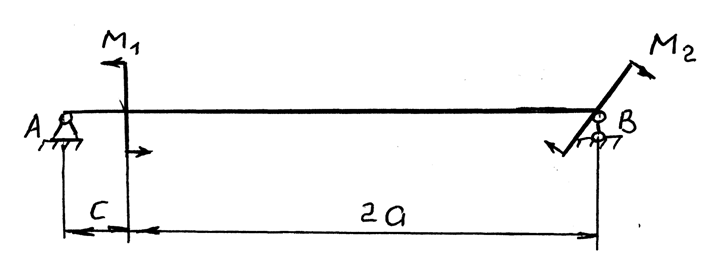

На основании имеющихся данных представленного рисунка определите реакции опор балки. Для проверки правильности решения составьте проверочное уравнение.

1. Рассмотрим равновесие балки.

Балка расположенная в вертикальной плоскости, закреплена в точке А неподвижной шарнирной опорой, а в точке В - подвижной шарнирной опорой (стержневой). При решении задачи воспользуемся принципом освобождения от связей. Отбросим связи и заменим их действие реакциями этих связей. Так как направление реакции шарнирно-неподвижной опоры А неизвестно, то определяем ее составляющие , реакция стержневой опоры направлена вдоль оси стержня.
