Условие задачи
Целью расчета является определение следующих параметров цепных передач:
• геометрических – диаметры и число зубьев звездочек, длина и шаг цепи, число звеньев и рядов цепи, межосевое расстояние;
• кинематических – передаточное число, частота вращения ведущей звездочки, скорость цепи;
• силовых – окружная сила, сила предварительного натяжения, сила давления цепи на вал.
Расчет цепных передач проводится в два этапа:
1. Проектировочный расчет – определение параметров передачи;
2. Проверочный расчет – проверка частоты вращения ведущей звездочки,
числа ударов цепи о зубья звездочек, давления в шарнирах цепи, прочности цепи.

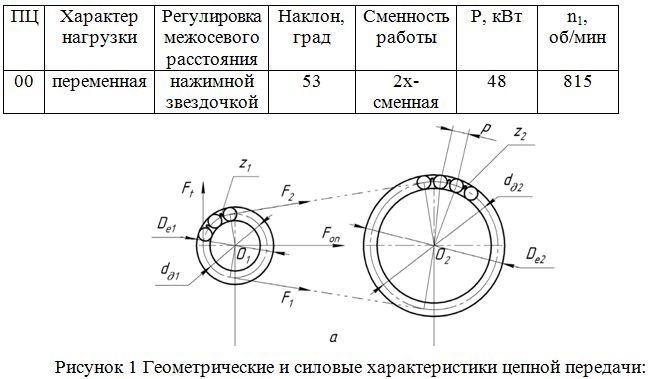

Исходные данные:
dd1, dd2 - диаметры делительной окружности ведущей и ведомой звездочек, мм; De1, De2 - диаметры окружности выступов ведущей и ведомой звездочек, мм; z1, z2 - число зубьев ведущей и ведомой звездочек; р - шаг цепи, мм; а - межосевое расстояние, мм; О1, О2 - центры ведущей и ведомой звездочек; Ft - окружная сила, Н; F1, F2 - силы натяжения ведущей и ведомой ветвей цепи, Н; Роп - сила давления цепи на вал передачи, Н
Ответ
Проектировочный расчет цепной передачи

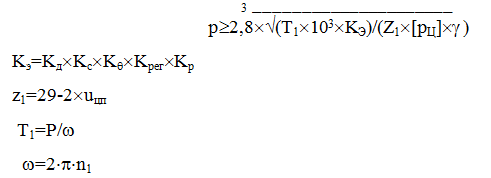

Определим шаг цепи р.
где Т1 = Нм - вращающий момент на ведущей звездочке;
Kэ- коэффициент эксплуатации, представляет собой произведение пяти поправочных коэффициентов, учитывающих условия работы передачи.
