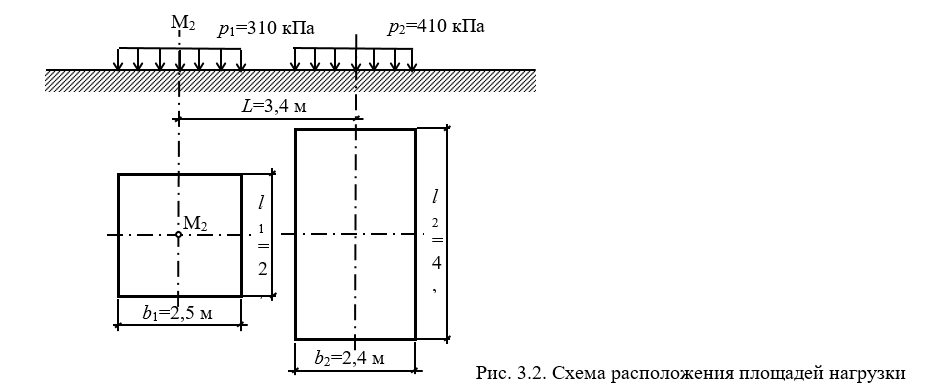

Построить эпюры вертикальных сжимающих напряжений от сов-местного действия равномерно распределенных по прямоугольным площадям нагрузок p1=310 кПа и p2= 410 кПа (рис. 3.2) в точках на вертикали M2. Размеры площадей: l1=2,5 м, b1=2,5 м; l2=4,0 м, b2=2,4 м.

Требуется определить: модули продольных сил и нормальных напряжений в стержне, испытывающем деформацию растяжения - сжатия. Построить эпюры нормальных напряжений, при условии, что площадь попереч - ного сечения стержня 800 мм2.

Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса. Двухступенчатый стальной брус нагружен силами ф1, ф2, ф3. Площади поперечных сечений А1 и А2.

Конструкция состоит из двух стержней, соединенных между собой и с основанием шарнирами. К шарнирному болту привязан груз. Требуется определить внутренние усилия в стержнях и подобрать их сечение по допускаемым напряжениям на сжатие и растяжение.
