Условие:

Входное колесо 1 в данный момент имеет угловую скорость ω₁ и постоянное угловое ускорение ε1 направленное по движению или против движения.

z₁ = z_3´ = 20, z₂ = z₄ = 40, z_2´ = z_4´ = 22, z₃ = z₅ =82, ω₁ = 320 рад/с, ε₁ = 80 рад/с².

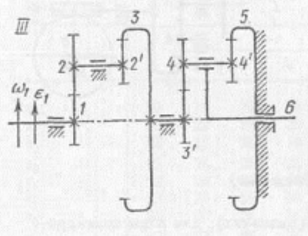

Рис.7.III.

Определить: 1)передаточное отношение между входным и выходным звеньями и его знак (если их оси вращения параллельны);

2)угловую скорость и угловое ускорение выходного звена, их направления показать на схеме передачи;

3) время, в течение которого угловая скорость увеличится в два раза (если движение ускоренное), или уменьшится до нуля (если движение замедленное);

4)общий коэффициент полезного действия передачи.

Решение:

Сложный зубчатый механизм состоит из ряда последовательно соединенных зубчатых зацеплений разных видов, а именно: цилиндрической зубчатой передачи внешнего зацепления (1-2), цилиндрической зубчатой передачи внутреннего зацепления (2-3) и планетарной ступени (3- 4- 4 - 5 - В), в которой блок шестерен (4- 4) носит название -- сателлиты, а В - водило. Входной вал 1 вращается - ускоренно.

Выходной вал - вал водила В. Колесо 5 - неподвижно.

Общее передаточное отношение ввиду последовательного соединения передач,

равно: u = u1-2u2-3u3-B (колеса 2-2, 3-3 и 4-4 попарно выполнены как одно целое и следоват...
