Условие задачи
Исходные данные: q = 100 кН/м; а1 = 0,1 м;
а2 = 0,15 м; а3 = 0,2 м; F2 = 3qa, F3 = 2qa;
F2 = 3·100·0,2 = 60 кН; F3 = 2·100·0,2 = 40 кН.

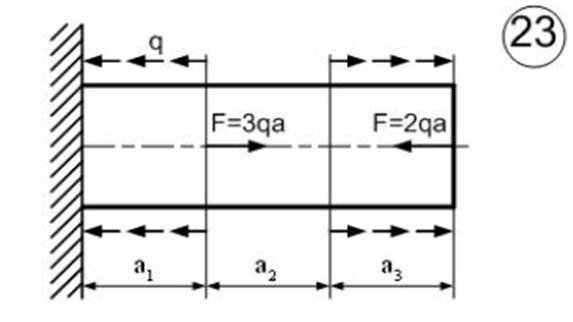

Заданная схема стержня представлена на рисунке:
Заданна схема стержня.
Постройте эпюру продольной силы.
Ответ
Составляем расчетную схему стержня с указанием приложенных нагрузок и линейных размеров в масштабе (рисунок ниже Расчетная схема стержня).
Разбиваем стержень на 3 силовых участка, применяем метод сечения.
Рассмотрим участок I (АВ):
