Дана осциллограмма прямоугольного импульса, наблюдаемого на экране осциллографа (рис. 6). Рассчитайте параметры импульса (ha, tи и завал вершины импульса, %) по данным, приведенным в условии:
«Дана осциллограмма прямоугольного импульса, наблюдаемого на экране осциллографа (рис. 6). Рассчитайте параметры импульса (ha, tи и завал вершины импульса, %) по данным, приведенным в условии:»
- Метрология
Условие:
Дана осциллограмма прямоугольного импульса, наблюдаемого на экране осциллографа (рис. 6). Рассчитайте параметры импульса (ha, tи и завал вершины импульса, %) по данным, приведенным в условии:

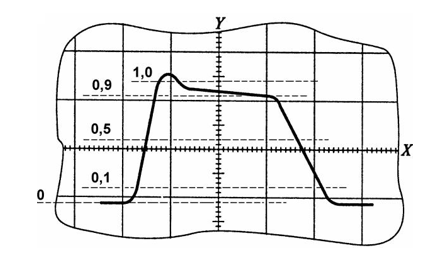

Рисунок 6. Прямоугольный импульс для расчетов
Решение:

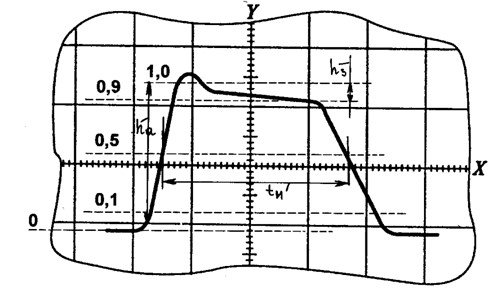

Рисунок 6.1. Прямоугольный импульс для расчетов
По приведенному рисунку определяем число делений шкалы осциллографа, приходящееся соответственно на амплитуду импульса (без учета выброса) , завал вершины импульса и время между началом и концом импульса предварительно отметив эти величины на рисунке:
