Условие:

1. Построить эпюру крутящих моментов в долях М.

2. Построить эпюру относительных углов закручивания в долях , где .

3. Построить эпюру углов поворота в долях .

4. Построить эпюру наибольших касательных напряжений  в долях , где .

5. Подобрать диаметр стержня по условию прочности, приняв σТ =300 МПа и запас прочности n = 1,5. Для этого вначале по IV теории прочности потенциальной энергии изменения формы найти предел текучести на сдвиг (τT), а затем найти допускаемое касательное напряжение [τ].

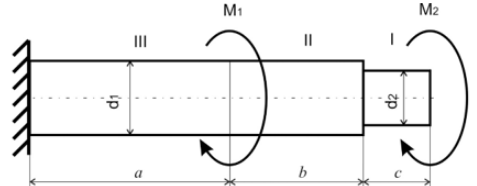

Исходные данные: схема – 18; М1=М=10 кН·м; М2=2М; a=3l; b=2l; c=l; d1=d; d2=5d/6.

Решение:

1. Построим эпюры крутящих моментов. Разделим вал на три участка и пронумеруем их справа-налево.

По методу сечений определим значения крутящих моментов:

на I участке Mk1=М2=2M;

на II участке Mk2=М2=2M;

на III участке Mk3=М2+М1=2M+M=3M;

2. Построим эпюру относительных углов закручивания

I участок:

II участок:
