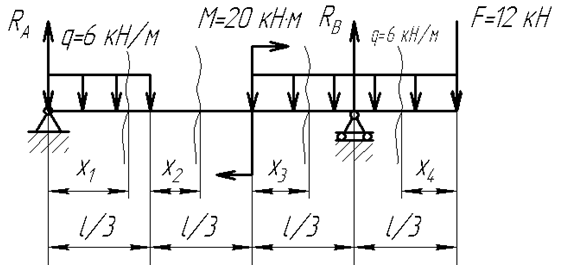

Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 6 кН/м, сосредоточенная сила F = 12 кН и момент М = 20 кН⋅м. Длины участков зависят от параметра l = 3 м.

Дана консольная балка, на которую действуют: равномерно распределенная нагрузка q = 6 кН/м, сосредоточенная сила F = 12 кН и момент М = 20 кН⋅м. Длины участков зависят от параметра l = 3 м.

Требуется:

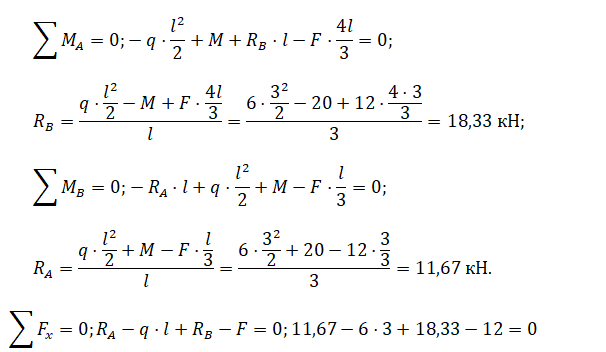

Построить эпюры внутренних изгибающих моментов и поперечных сил. Определить M_max и Q_max и подобрать сечение двутавровой балки для схемы, если [σ] = 160 МПа. Построить эпюры распределения нормальных и касательных напряжений по сечению балки.
