Условие:

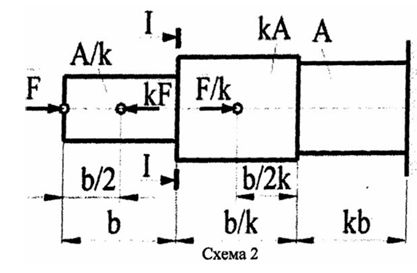

 Дано: F = 100 кН; k = 0,8; b = 0,65 м; E = 215000 МПа.

Стальной стержень находится под действием продольных сил.

Определить:

  1. Величину и направление опорной реакции в заделке,
  2. Построить эпюры внутренних продольных сил F,
  3.  Для прямого стержня постоянного  сечения подобрать размер стороны а квадратного сечения по условию прочности,
  4. Построить эпюры нормальных  напряжений
  5. Рассчитать деформации участков и общее изменение длины ∆l
    прямого стержня постоянного сечения,
  6. Рассчитать перемещения характерных сечений стержня и постоянного сечения и постороить их эпюру.

Влиянием собственного веса стержня пренебречь.

Решение:

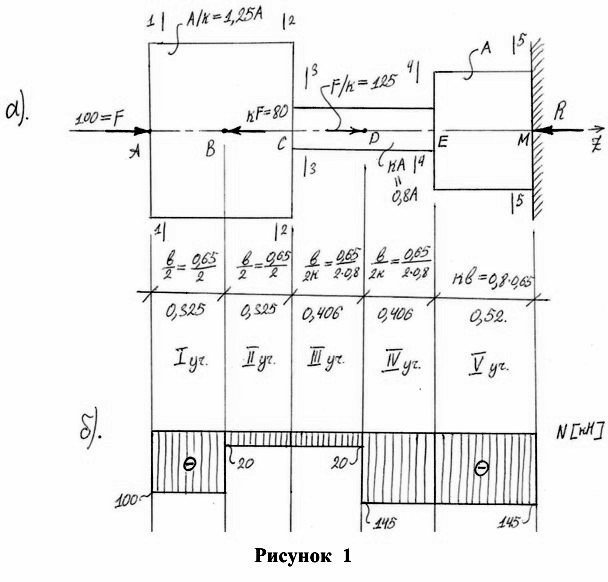

1. Определяем величину и направление опорной реакции в заделке.

Проводим в брусе ось z, совпадающую с центральной осью стержня, в правую сторону от жёсткой заделки стержня; реакцию в заделке R, возникающую от внешних сил, направляем влево.

Запишем уравнение равновесия (неподвижности) стержня, чтобы определить реакцию заделки R:отсюда нах...
