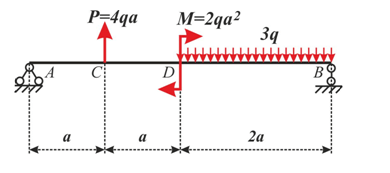

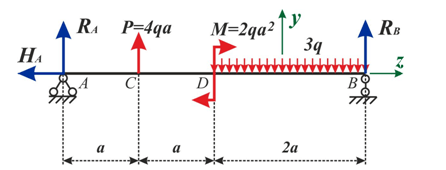

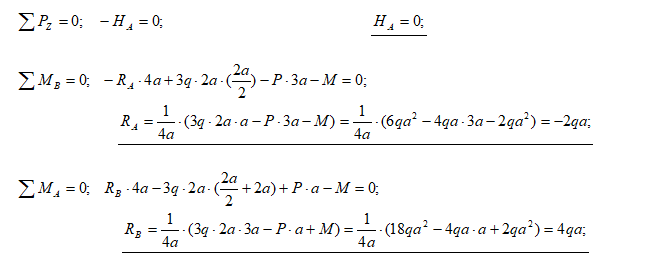

Для балки требуется:    Построить эпюры поперечных сил   и изгибающих моментов  .1) Определим реакции опор балки из уравнений равновесия балки.

Для стержня постоянного поперечного сечения требуется: 1. Построить эпюры продольных сил. 2. Построить эпюры нормальных напряжений. 3. Подобрать из условия прочности размеры

Для балки (рис. 5, а) определить опорные реакции по следую-щим данным: а = 1,5 м, b = 1 м, с = 2 м, F1 = 8 кН, F2= 10 кН. q=0,4 кН/м, М = 5 кН•м.

Жесткая балка, показанная на рисунке, поддерживается тремя стальными стержнями 1, 2 и 3 с одинаковым поперечным сечением из того же материала. К конструкции приложена вертикальная сила F = 170 кН. Материал стержней - сталь С235.
