Для балки требуется: Построить эпюры поперечных сил и изгибающих моментов. Из условия прочности определить размеры прямоугольного и двутаврового сечения и сравнить балки с этими сечениями по расходу материала.

Условие:

Для балки требуется:

1. Построить эпюры поперечных сил и изгибающих моментов.

2. Из условия прочности определить размеры прямоугольного и двутаврового сечения и сравнить балки с этими сечениями по расходу материала.

3. Определить наибольшие касательные напряжения в обоих сечениях балки.

4. Построить эпюры нормальных и касательных напряжений в опасном сечении балки.

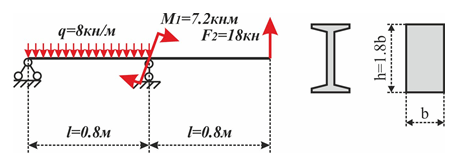

Дано:

;

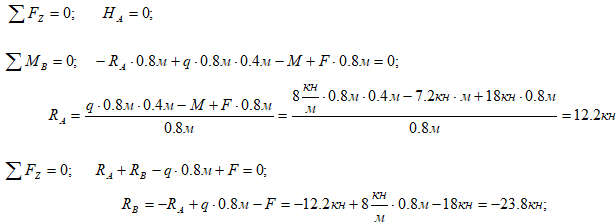

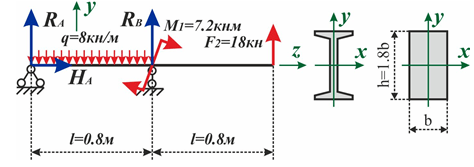

1) Определим реакции опор балки из уравнений равновесия балки.

2) Разобьем балку на 2 участка и запишем уравнения для поперечных сил Q_y и изгибающих моментов M_x на каждом участке.
