Для балки требуется: построить эпюры поперечных сил и изгибающих моментов; из условия прочности подобрать сечения трех типов: двутавр, круг и квадрат.
«Для балки требуется: построить эпюры поперечных сил и изгибающих моментов; из условия прочности подобрать сечения трех типов: двутавр, круг и квадрат.»
- Сопротивление материалов
Условие:

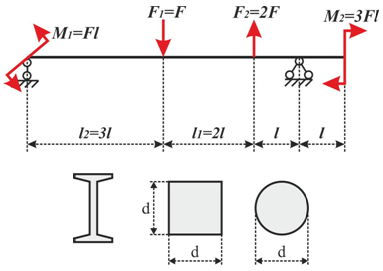

Для балки требуется:
1. Построить эпюры поперечных сил и изгибающих моментов.
2. Из условия прочности подобрать сечения трех типов: двутавр, круг и квадрат.
Решение:

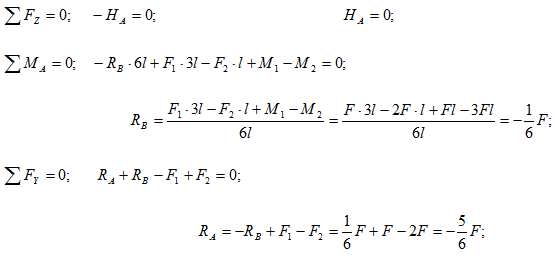

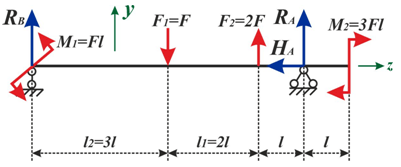

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 4 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
