Условие задачи
Для деревянной балки прямоугольного поперечного сечения требуется:
1. Построить эпюры изгибающих моментов Mx и My в вертикальной и горизонтальной плоскости балки.
2. Установить положение опасного сечения балки.
3. Определить положение нейтральной линии в опасном сечении балки и опасные точки сечения.
4. Из условия прочности по нормальным напряжениям определить размеры поперечного сечения.
5. Построить эпюру нормальных напряжений
в опасном сечении в аксонометрии.

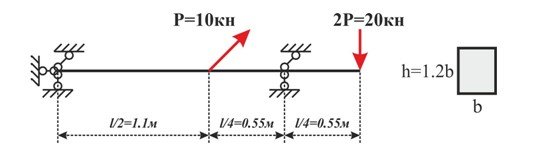

Дано
Ответ

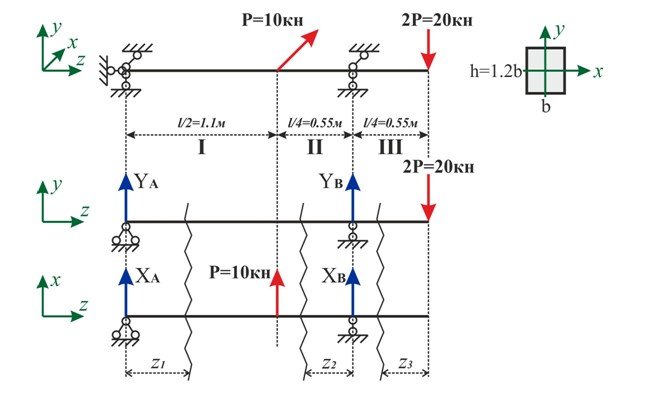

1) Покажем расчетные схемы балки в вертикальной и горизонтальной плоскости и построим эпюры Mx и My .
Определим реакции опор:
Запишем уравнения для изгибающих моментов Mx и My на каждом участке.
