Условие:

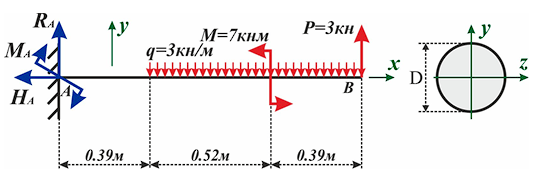

Для деревянной балки требуется:
1. Построить эпюры перерезывающих сил
и изгибающих моментов
.
2. Подобрать круглое поперечное сечение балки.
Дано:
Решение:

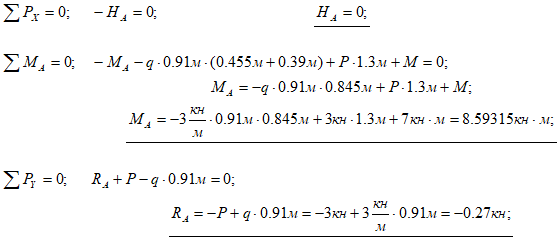

1) Определим реакции опор балки из уравнений равновесия балки.

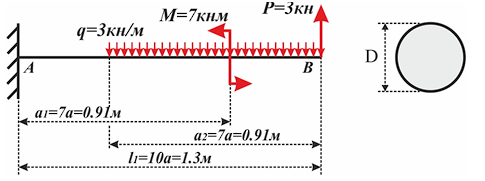

2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
