Условие задачи

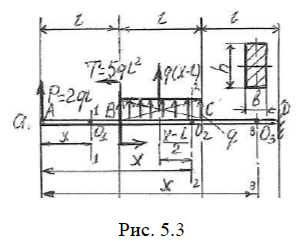

Для консольной балки, показанной на рис. 5.3а, построить эпюры поперечных сил и изгибающих моментов при следующих данных: момент внешних сил T = 5ql2 , сосредоточенная сила P = 2ql , интенсивность распределенной нагрузки q = 2 кН/м = 2.103
Н/м, длина каждого участка балки l = 1,0 м. Подобрать прямоугольное сечение балки при отношении сторон h:b = 2:1 и допускаемых напряжениях [σ] = 120 МПа.
Ответ
Реакции в заделке балки не определяем, но эпюры внутренних силовых факторов строим, начиная от свободного конца балки.
1. Эпюра поперечных сил Q = Q(x)
Участок АВ
Участок ВС здесь слева от сечения 2-2 действует сосредоточенная сила P = 2ql и нагрузка, распределенная на длине (x - l) , равнодействующая которой q(x - l) ; отсюда...
