Для поперечного сечения, показанного на рисунке 1, даны координаты v_F и w_F точки приложения сжимающей силы F. Определить допустимое усилие на стержне, если σ_adm^t=30 Н/мм^2, σ_adm^c=120 Н/мм^2.

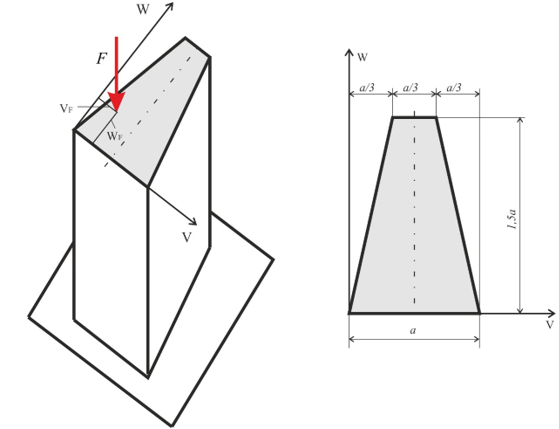

Для поперечного сечения, показанного на рисунке 1, даны координаты v_F и w_F точки приложения сжимающей силы F.

Определить допустимое усилие на стержне, если σ_adm^t=30 Н/мм², σ_adm^c=120 Н/мм².

Из-за малой длины стержня влиянием эксцентриситета силы из-за изгиба можно пренебречь.

Исходные данные:

v_F=8 см; w_F=15 см; a=35 см.

Необходимые шаги решения:

1. Определить геометрические характеристики поперечного сечения.

2. Оценить расположение опасных точек с помощью кривых напряжений, соответствующих отдельным внутренним силам. При необходимости используйте также нулевую линию, нанесенную на поперечное сечение.

3. Рассчитать допустимую нагрузку в точках более опасных, чем условия прочности.

4. Найти значения напряжений в характерных точках при приложении допустимой нагрузки и представить результаты в виде графика результирующих напряжений.
