Для предложенной схемы балки необходимо: 1.Построить эпюру поперечных (перерезывающих) сил «Q». 2.Построить эпюру изгибающих моментов «М».
«Для предложенной схемы балки необходимо: 1.Построить эпюру поперечных (перерезывающих) сил «Q». 2.Построить эпюру изгибающих моментов «М».»
- Сопротивление материалов
Условие:
Для предложенной схемы балки необходимо:
1.Построить эпюру поперечных (перерезывающих) сил «Q».
2.Построить эпюру изгибающих моментов «М».
3.Выполнить подбор поперечного сечения балки по условию прочности. Рассмотреть два варианта:
- двутавр по ГОСТ Р 57838-2017;
- швеллер по ГОСТ 8240-97.
Таблица 1. Исходные данные к задаче
Решение:

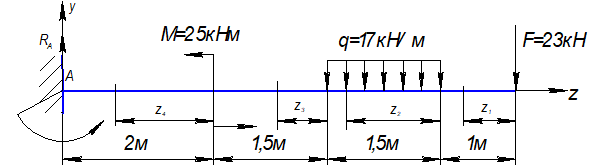

Вычерчиваем схему статически определимой балки, указываем размеры и приложенные нагрузки.

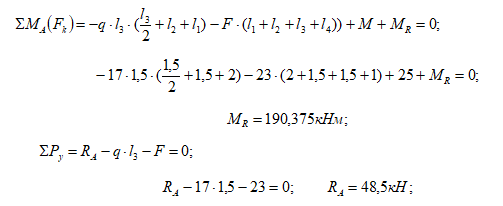

1.Определение реакций опор, составляем уравнения равновесия:

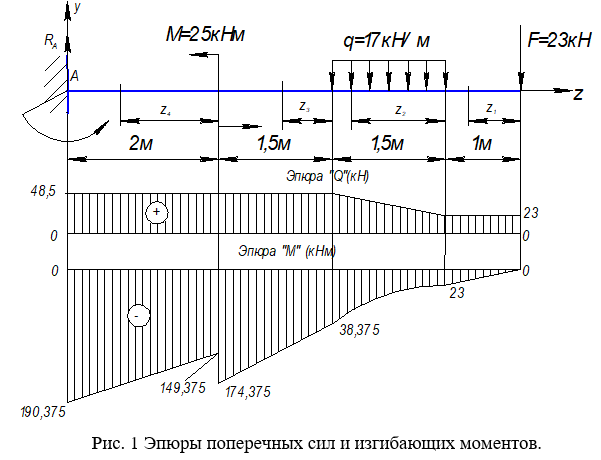

2.Построение эпюр Q и М. Разбиваем балку на 4 участ...
