Условие:

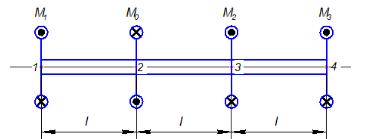

Для распределительного вала, реализующего мощности N0,.. N3 кВт, построить эпюры крутящих моментов и определить диаметр каждого из участков вала. Построить эпюру углов закручивания и проверить жесткость конструкции.
Дано:
ω = 45 1/с;
l = 200 мм;
N1 = 35 кВт;
N2 = 20 кВт;
N3 = 40 кВт;
[τ] = 30 МПа;
[φ] = 2 град;
G = 8·104 МПа
Решение:
Заданный вал передает мощность трем объектам, потребляющим, соответственно, N1 = 35 кВт; N2 = 20 кВт и N3 = 40 кВт. Необходимая энергия поступает от независимого источника движения мощностью N0.
Запишем условие энергетического баланса:
Откуда
