Условие задачи

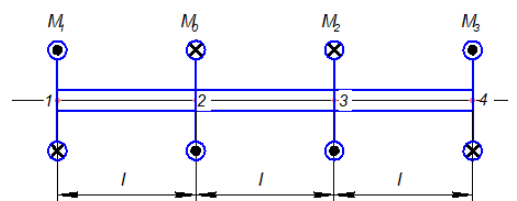

Для распределительного вала, реализующего мощности N0,.. N3 кВт, построить эпюры крутящих моментов и определить диаметр каждого из участков вала. Построить эпюру углов закручивания и проверить жесткость конструкции.
Дано:
ω = 70 1/с;
l = 280 мм;
N1 = 40 кВт;
N2 = 30 кВт;
N3 = 50 кВт;
[τ] = 45 МПа;
[φ] = 2 град;
G = 8·104 МПа
Ответ
Заданный вал передает мощность трем объектам, потребляющим, соответственно, N1 = 40 кВт; N2 = 30 кВт и N3 = 50 кВт. Необходимая энергия поступает от независимого источника движения мощностью N0.
Запишем условие энергетического баланса:
Откуда .
