Условие задачи
Для стального вала (G = 8·104 МПа):
1. определить скручивающие моменты:
а) подводимый к шкиву 0 и снимаемые со шкивов 1, 2, 3;
б) построить эпюры крутящих моментов;
в) определить диаметр ступенчатого вала на каждом участке из условия прочности (окончательные принимаемые значения должны быть округлены до ближайших стандартных) из следующего ряда, мм: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 125, 140, 160, 170, 125, 140, 160, 170, 180, 200;

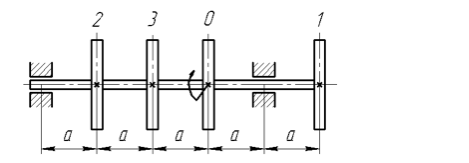

г) вычертить в масштабе эскиз ступенчатого вала;
д) построить эпюру углов закручивания относительно левого шкива на валу;
е) проверить жесткость вала при кручении, если φ0adm = 0,8 град/м.
Дано:
Определить:
Ответ

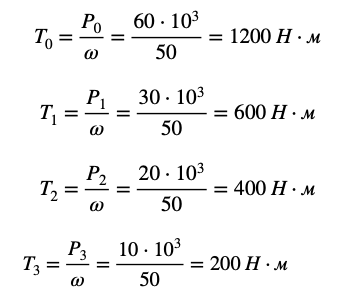

1. Определяем вращающие моменты T через передаваемые мощности P на валу.
2. Разбиваем вал на 4 участка и определяем крутящий момент на каждом участке:
