Условие задачи

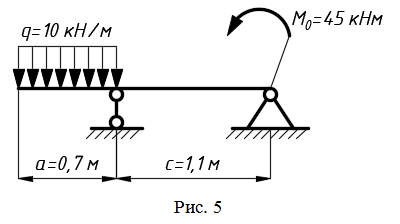

Для стальной балки (рис. 5) необходимо подобрать поперечное сечение в нескольких вариантах исполнения: двутавровое, прямоугольное с отношением высоты к ширине , круглое и трубчатое с отношением Варианты исполнения сравнить по металлоемкости. Выполнить проверку прочности по касательным напряжениям.
Марка стали:
Ответ
I. Определение опорных реакций:

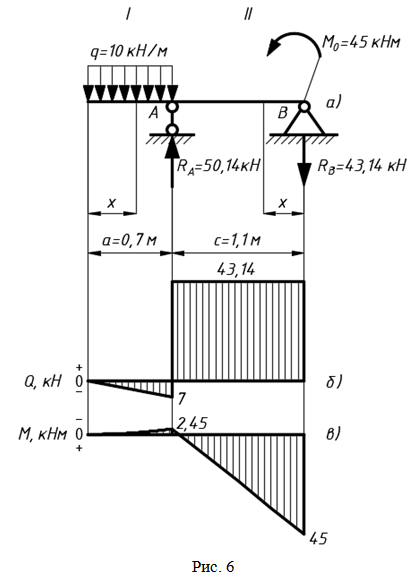

Шарнирно-подвижная опора А накладывает одну связь, имеет одну реакцию RA. Шарнирно-неподвижная опора В накладывает две связи, имеет две составляющие реакции: горизонтальную и вертикальную. Согласно условию задачи в горизонтальном направлении нагрузки отсутствуют. Следовательно, горизонтальная реакция равна нулю, поэтому нет необходимост...
