Для стальной балки требуется: 1. Построить эпюры продольных сил , поперечных сил и изгибающих моментов . 2. Подобрать из условия прочности двутавровое сечение рамы.
«Для стальной балки требуется: 1. Построить эпюры продольных сил , поперечных сил и изгибающих моментов . 2. Подобрать из условия прочности двутавровое сечение рамы.»
- Сопротивление материалов
Условие:

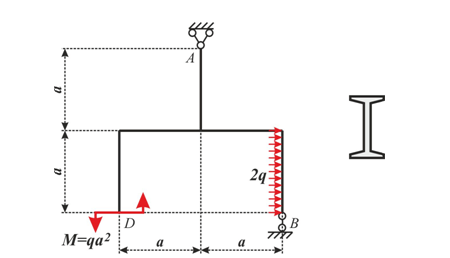

Для стальной балки требуется:
1. Построить эпюры продольных сил N , поперечных сил
и изгибающих моментов
2. Подобрать из условия прочности двутавровое сечение рамы.
Дано: материал – сталь 3,
Решение:

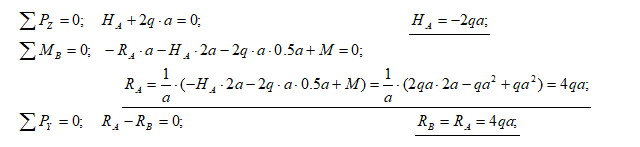

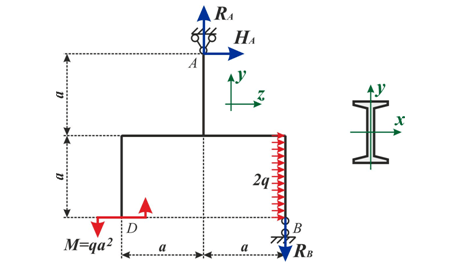

1) Определим реакции опор рамы из уравнений равновесия рамы.
Проверка:
