Условие задачи
Для статически определимой плоской рамы построить эпюры внутренних упругих сил Мх,Qy и Nz от воздействия заданных нагрузок.
Исходные данные для решения задач взять из табл. 1.
Таблица 1

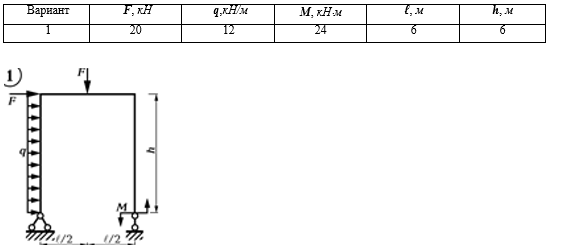

Рис. 1
Ответ

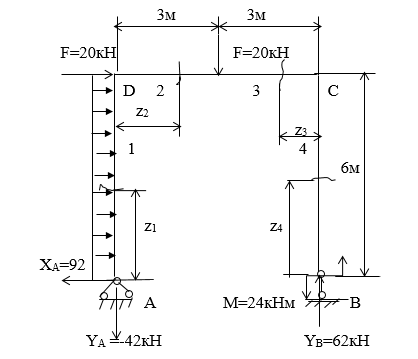

Рис. 2 Расчетная схема
1. Определение опорных реакций.
Составим уравнения равновесия.
Fx = F - XA + q∙h = 20-XA+12∙6=0;
XA=92кН:
Fy = YA+YB-F = YA+YB-20=0;
MA = YB∙6 + M - F∙3-F∙6-q∙6∙3 =6YB+24-20∙3-20∙6-12∙18= 0.
YB=62кН:
YA+YB-20=0;
YA=-42кН6
Решение уравнений стати...
