Условие:

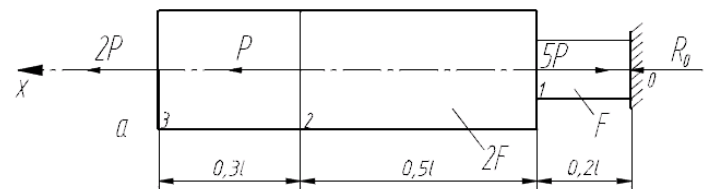

Для стержня, изображенного на рис.1а, дано :

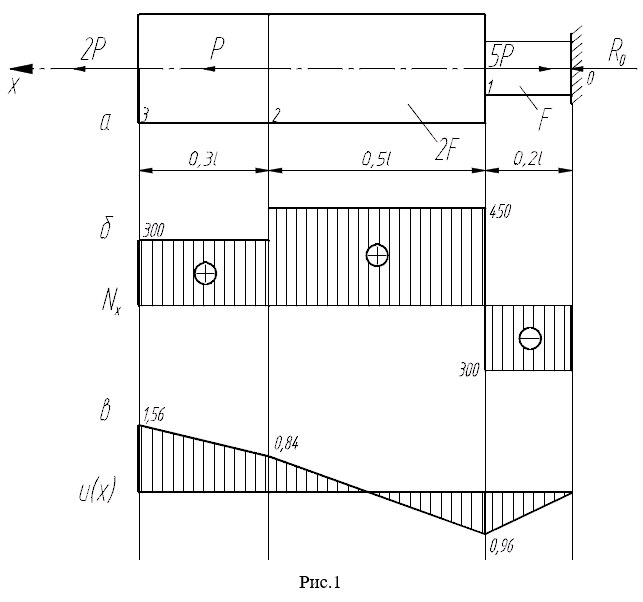

1. Определить опорную реакцию и построить эпюру изменения продольных сил Nx по длине стержня.
2. Подобрать из условия прочности площади поперечных сечений F участков стержня при заданном их соотношении по длине.

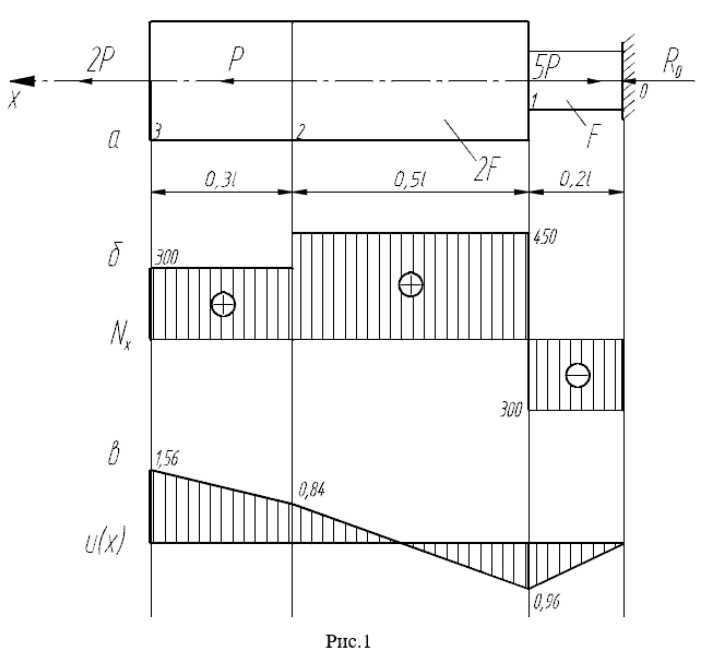

3. Построить эпюру изменения продольных перемещений u по длине.
Решение:
1. Опорную реакцию R0 определим из суммы проекций всех внешних сил на ось OX
Стержень имеет три участка, и продольные силы Nxi ( i=1,2,3 ), постоянные для каждого из них, определяются методом сечений...
