Условие задачи
Для стержня, представленного на рис.1.1:
а) построить эпюру продольных сил;
б) подобрать из условия прочности размеры стержня круглого и квадратного сечений;
в) определить перемещение свободного конца стержня.
Исходные данные: F1=10 кН; F2=30 кН; F3=30 кН; l1=0,4 м; l2=0,6 м; l3=0,6 м; q1=5 кН/м; q2=5 кН/м; А1=А3=А; А2=2А; А1 - медь; А2, А3 - сталь.

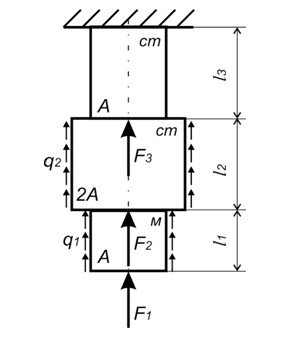

Рис. 1.1
Ответ
Разделим стержень на участки. В данном случае таких участков три. Определение продольных сил начнем со свободного конца стержня.
I участок:
II участок:
III участок:
