Условие задачи

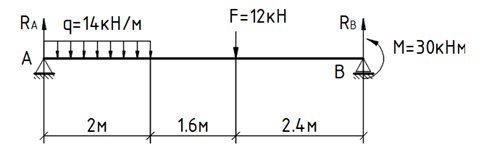

Для указанной балки построить эпюры внутренних усилий.
Ответ
Определяем реакции опор и выполняем проверку правильности их нахождения:
МА=0; q21+F3.6MRB6=0
6RB=1421+123.630
RB=41.2/6=6.87 кН
МВ=0; МF2.4q25+RA6=0
6RA=30+122.4+1425
RA=198.8/6=33.13 кН
Проверка: Fy=0
RAq2F+RB=0
33.1314212+6.87=0
0=0
Определяем поперечную силу и изгибающий момент в каждом сечении балки:
Cечение 1:
Q1= R...qx
