Для заданного поперечного сечения стержня требуется: 1. Определить положение центра тяжести и показать систему центральных осей. 2. Вычислить величины осевых моментов инерции относительно найденных центральных осей и центробежный момент инерции.

«Для заданного поперечного сечения стержня требуется: 1. Определить положение центра тяжести и показать систему центральных осей. 2. Вычислить величины осевых моментов инерции относительно найденных центральных осей и центробежный момент инерции.»
  • Сопротивление материалов

Условие:

Для заданного поперечного сечения стержня требуется:

  1. Определить положение центра тяжести и показать систему центральных осей.
  2. Вычислить величины осевых моментов инерции относительно найденных центральных осей и центробежный момент инерции.
  3. Определить положение главных центральных осей.
  4. Вычислить величины осевых моментов инерции относительно главных центральных осей.

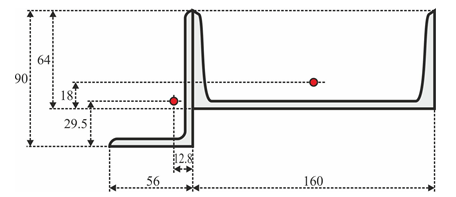

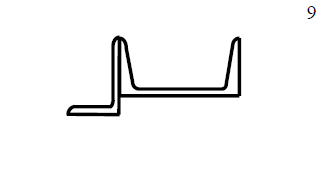

Дано: схема 9,

Решение:

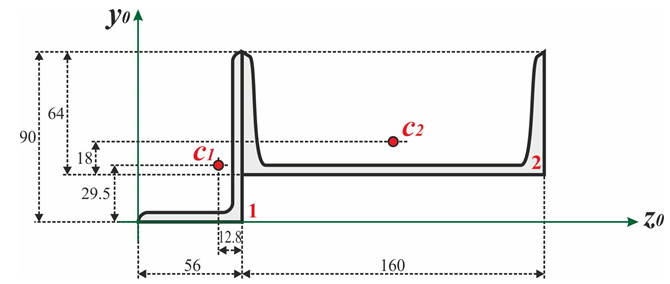

Разобьем сечение на 2 части. Проведем первоначальные оси y0 и z0.

1) Площадь сечения

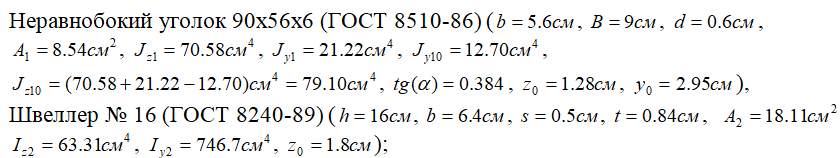

A = A1 + A2 + 8,54см2 + 18,11см2 = 26,65 см2

2) Определим координаты y0 и z0 центра тяжести всего сечения относительно первоначальных осей y0 и z0 .

Статический момент инерции сечения относительно оси y0 :
