Для заданного стального бруса построить эпюры нормальных сил и напряжений. Проверить прочность бруса, скорректировать его конфигурацию, а затем построить эпюру перемещений его поперечных сечений.
- Сопротивление материалов
Условие:
Для заданного стального бруса построить эпюры нормальных сил и напряжений. Проверить прочность бруса, скорректировать его конфигурацию, а затем построить эпюру перемещений его поперечных сечений.

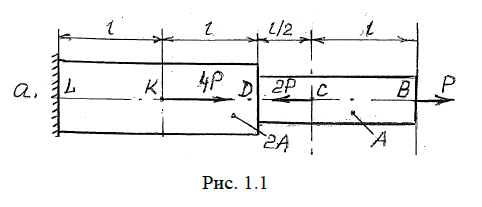

Схема бруса показана на рис.1.1а.
Данные для расчета: Р = 30 кН, l = 250 мм, А = 200 мм2, [σ] = 160 МПа; модуль Юнга Е = 2.10 МПа.
Решение:
При растяжении и сжатии в поперечных сечениях бруса возникают нормальные силы и напряжения, которые при превышении некоторых критических значений приводят к разрушению конструкции. Чтобы выявить опасные для прочности участки или сечения бруса, необходимо построить графики , или эпюры нормальных сил и напряжений.
Эпюра нормальных сил. Нормальная сила в любом сечении бруса равна сумме проекций на ось бруса всех сил, действующих по одну сторону от сечения: При этом положительной считается растягивающая сила, отрицательной сжимающая. Справа от точки В заданного бр...
