Для заданного стержня (рис. 1) провести расчет на прочность: 1. Написать общее выражение для напряжений в произвольной точке сечения стержня. 2. Определить положение центра тяжести и главных осей сечения.

Для заданного стержня (рис. 1) провести расчет на прочность:

1. Написать общее выражение для напряжений в произвольной точке сечения стержня.

2. Определить положение центра тяжести и главных осей сечения.

3. Вычислить геометрические характеристики сечений, входящие в выражение для напряжений: площадь сечения и моменты инерции относительно главных осей.

4. Рассчитать усилия, входящие в общее выражение для напряжений: продольную силу и моменты относительно каждой из главных осей.

5. Конкретизировать общее выражение для напряжений, подставив значения геометрических характеристик и усилий.

6. Написать уравнение нейтральной линии и построить её, вычислив отрезки, отсекаемые ею на главных осях сечения.

7. Построить эпюру напряжений, отыскав и записав на ней величину всех характерных ординат.

8. Чертеж сечения выполнить в масштабе.

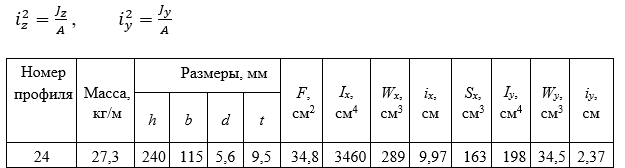

Исходные данные указаны в табл. 1.

Таблица 1

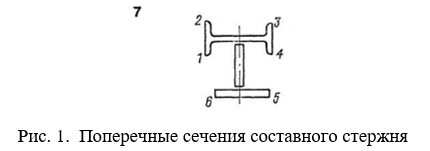

Поперечное сечение (рис. 1) выбирается по последней цифре шифра.
