Условие задачи
Для заданного ступенчатого стержня: определить реакции опор, построить эпюры нормальной - N; из условия прочности определить требуемую площадь сечения; построить эпюру нормальных напряжений - ; определить удлинения участков стержня - li, построить эпюру смещений поперечных сечений - , принимая за положительное направление смещение от опоры. Для расчетов принять коэффициент запаса прочности n=3.
Исходные данные:
Ответ

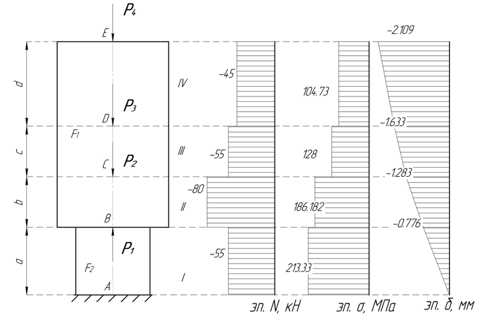

Разделяем брус на участке и определим значение продольной силы на каждом участке:
Участок IV:
сжатие
Участок III:
сжатие
