Условие задачи

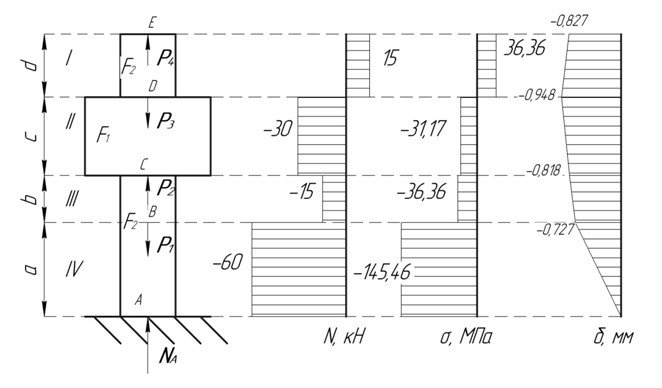

Для заданного ступенчатого стержня: определить реакции опор, построить эпюры нормальной - N; из условия прочности определить требуемую площадь сечения; построить эпюру нормальных напряжений - ; определить удлинения участков стержня - , построить эпюру смещений поперечных сечений - принимая за положительное направление смещение от опоры. Для расчетов принять коэффициент запаса прочности n=3.

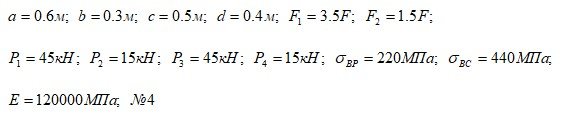

Исходные данные:
Ответ
Определим реакцию опоры из уравнения равновесия:
Разобьем брус на участки и методом сечений определим значения продольных сил на каждом участке:
Участок I: растяжение;
