Для заданной балки требуется: 1. Раскрыть статическую неопределимость. 2. Определить реакции опор. 3. Построить эпюры поперечных сил и изгибающих моментов.
«Для заданной балки требуется: 1. Раскрыть статическую неопределимость. 2. Определить реакции опор. 3. Построить эпюры поперечных сил и изгибающих моментов.»
- Сопротивление материалов
Условие:

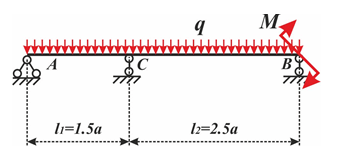

Для заданной балки требуется:
1. Раскрыть статическую неопределимость.
2. Определить реакции опор.
3. Построить эпюры поперечных сил и изгибающих моментов.
4. Выполнить проверку правильности раскрытия статической неопределимости.
5. Определить угол поворота сечения над шарнирной опорой.
Решение:
1) Определим степень статической неопределимости системы.

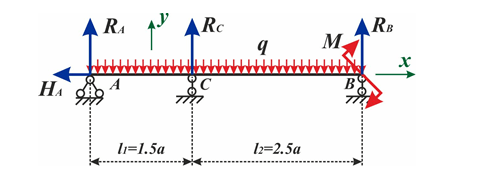

На балку наложено 4 связи (изобразим соответственно 4 реакции опор).
Таким образом, конструкция 1 раз статически неопределима, т.к. у нас 3 независимых уравнения равновесия и 4 неизвестных реакции опор.
n=4-3=1
2) Выберем основную систему.
Отбросим 1 лишнюю связь, наложенную на балку, и заменим её действие неизвестной силой Х1, действующей в н...
