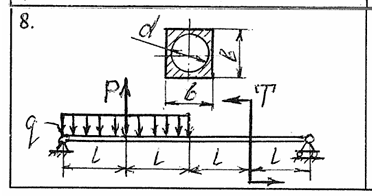

Для заданной двухопорной балки построить эпюры поперечных сил и изгибающих моментов. Проверить прочность балки при заданных размерах ее поперечного сечения.

Для заданной схемы балки (рис. 6) требуется написать выражения поперечных сил и изгибающих моментов для каждого участка в общем виде, построить эпюры Q и М, найти максимальный момент Мmax

Используя метод Мора и правило Верещагина, найти прогиб двутавровой балки в сечении С. Эпюра изгибающего момента МZ от заданной нагрузки получена ранее.

1. Построить эпюры поперечных сил  и изгибающих моментов . 2.     Подобрать из условия прочности величину допустимой нагрузки для стальной балки, имеющей сечение по схеме 1.
