Для заданной консольной балки построить эпюру поперечных сил и изгибающих моментов. Из условия прочности на изгиб определить размеры круглого поперечного сечения балки.
«Для заданной консольной балки построить эпюру поперечных сил и изгибающих моментов. Из условия прочности на изгиб определить размеры круглого поперечного сечения балки.»
- Сопротивление материалов
Условие:

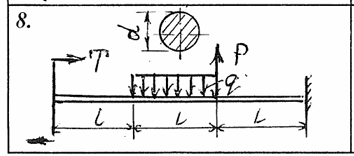

Для заданной консольной балки построить эпюру поперечных сил и изгибающих моментов. Из условия прочности на изгиб определить размеры круглого поперечного сечения балки.
Исходные данные:
l = 0,8 м; M = 5ql2; P = 2ql; q = 0,5 кН/м; [σ] = 170 МПа
Решение:
Дано:
l = 0,8 м;
M = 5ql2;
P = 2ql;
q = 0,5 кН/м;
[] = 170 МПа
Реакции в заделке консольной балки можно не определять, а эпюры внутренних силовых факторов в этом случае нужно строить от свободного конца балки.
I участок
Q1 = 0
M1 = M = 5ql2
II участок
