Для заданной рамы: Определить опорные реакции. Определить внутренние силовые факторы. Построить эпюры внутренних силовых факторов. Выполнить проверку правильности расчета методом вырезания узлов.
«Для заданной рамы: Определить опорные реакции. Определить внутренние силовые факторы. Построить эпюры внутренних силовых факторов. Выполнить проверку правильности расчета методом вырезания узлов.»
- Сопротивление материалов
Условие:
Для заданной рамы (рис. 1):
1. Определить опорные реакции.
2. Определить внутренние силовые факторы.
3. Построить эпюры внутренних силовых факторов.
4. Выполнить проверку правильности расчета методом вырезания узлов.
Исходные данные: F=20 кН; q=30 кН/м; l=3 м; Ме=20 кН·м.

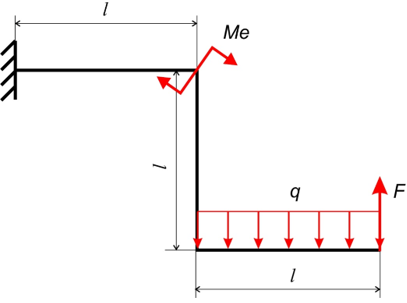

Рис. 1
Решение:
Дано:
F=20 кН; q=30 кН/м; l=3 м; Ме=20 кНм.

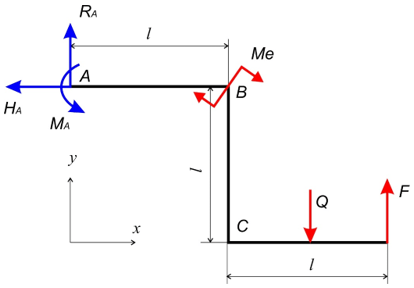

Определяем опорные реакции (Рис. 2).
Распределенную нагрузку заменяем сосредоточенной силой Q=ql=303=90 кН.
Изображаем силы реакции. Силы реакции в жесткой заделке состоят из двух неизвестных сил RA и HA, параллельные осям координат и пары сил с неизвестным моментом MA.
Рис. 2
Записываем условие равновесия.
