Для заданной стальной балки из условия прочности подобрать номер двутавра по ГОСТ 8239-89 и произвести полную проверку на прочность.
«Для заданной стальной балки из условия прочности подобрать номер двутавра по ГОСТ 8239-89 и произвести полную проверку на прочность.»
- Сопротивление материалов
Условие:
Для заданной стальной балки из условия прочности подобрать номер двутавра по ГОСТ 8239-89 и произвести полную проверку на прочность.

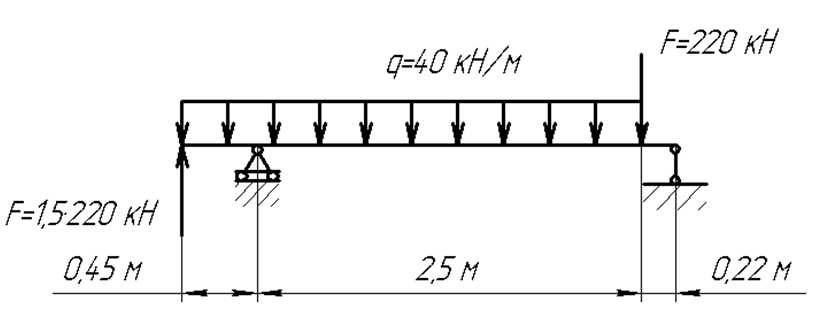

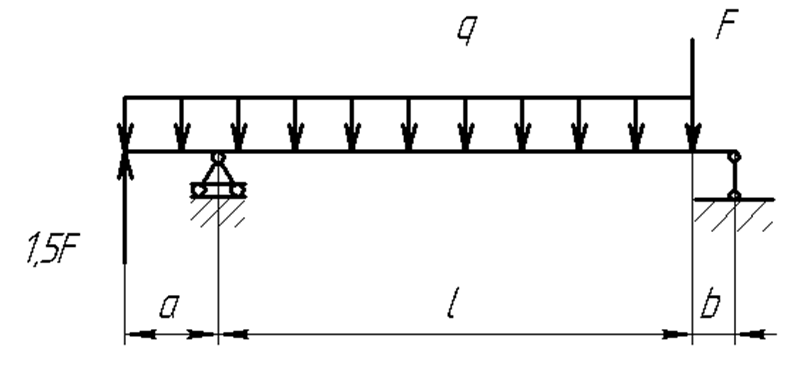

схема – № 16
l = 2,5 м; a = 0,45 м; b = 0,2 м;
F = 220 кН, q = 40 кН/м,
[σ] = 160 МПа, [τ] = 95 МПа.
Решение:
1. Построить эпюры внутренних силовых факторов

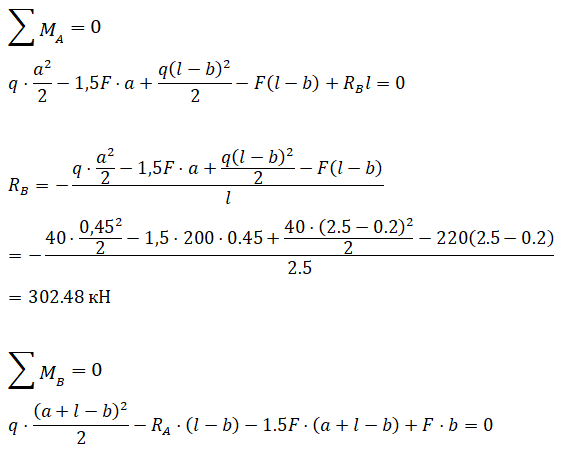

а) Определить реакции в опорах балки
