Для заданной стальной балки с поперечным сечением в виде двутавра требуется: Определить реакции опор и построить эпюры Q и M в общем виде.

Для заданной стальной балки с поперечным сечением в виде двутавра требуется:

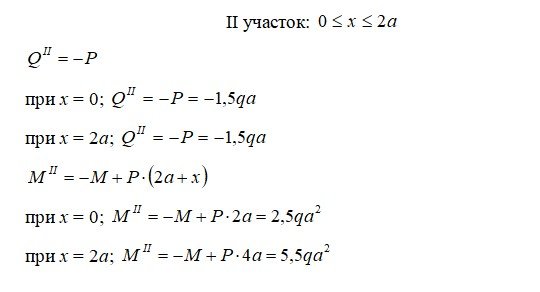

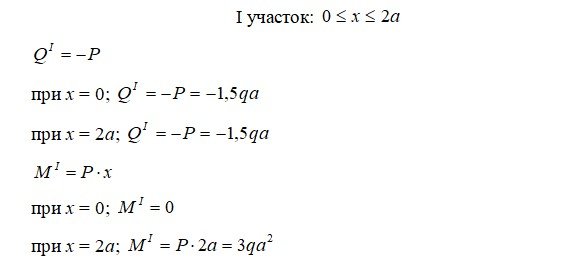

1. Определить реакции опор и построить эпюры Q и M в общем виде.

2. Из условия прочности по нормальным напряжениям изгиба подобрать величину допускаемой внешней нагрузки q.

3. Построить эпюры нормальных и касательных напряжений в опасных сечениях балки.

4. При найденной нагрузке подобрать сечение в виде прямоугольника с отношением сторон h = 2b  и круглое, оценить рациональность подобранных сечений.

5. Определить перемещение или угол поворота в одном из сечений двумя способами (начальных параметров и энергетическим), результаты сравнить.

Исходные данные:

а = 1,5 м;

М = 0,5qa²;

P = 1,5qa;

l₁ = a;

l₂ = 2a;

l₃ = 2a;

n = 1,5;

σ_Т = 210 МПа;

E = 1,9∙10⁵ МПа;

двутавр №20
