Для заданной стальной рамы требуется: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной и перерезывающей сил, изгибающего момента

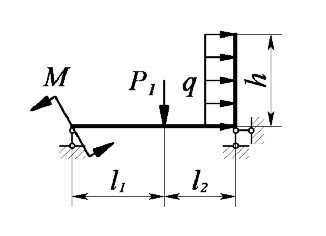

Для заданной стальной рамы требуется:

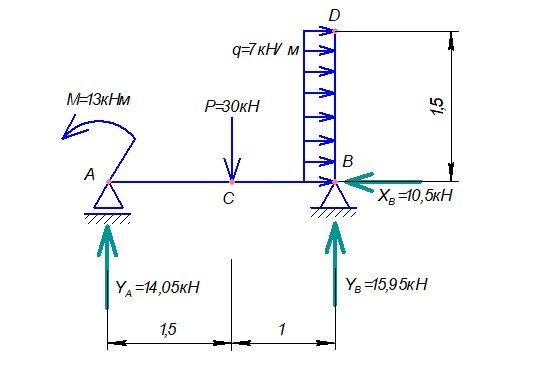

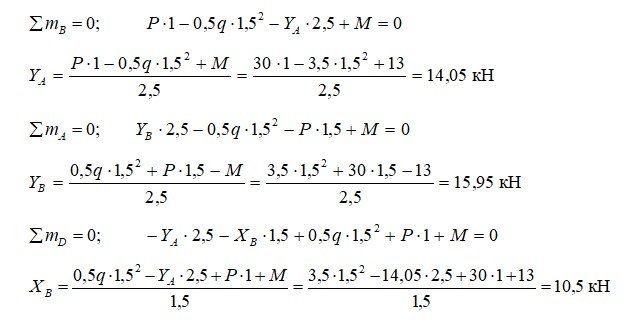

1) определить реакции опор и выполнить проверку найденных реакций;

2) построить эпюры нормальной и перерезывающей сил, изгибающего момента, выполнить проверку правильности построения эпюр методом вырезания узлов;

3) из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля  сечения (сечение рамы состоит из двух двутавров);

4) в опасных сечениях определить напряжения – максимальные касательные от Q,  нормальные от N, сделать вывод о влиянии этих напряжений на прочность;

5) определить смещение одного из сечений  энергетическим методом, пренебрегая влиянием сил N и Q.

Для расчетов принять коэффициент запаса прочности n = 1,5.

Исходные данные:

l₁ = 1,5 м;

l₂ = 1 м;

h = 1,5 м;

q = 7 кН/м;

P = 30 кН;

М = 13 кН;

n = 1,5;

σ_Т = 270 МПа;

Е = 2,1·10⁵ МПа
