Условие задачи

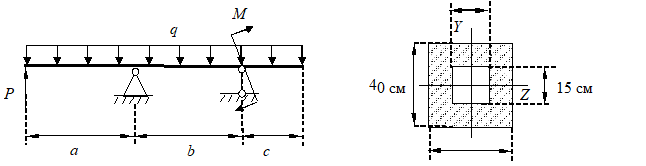

Для заданной схемы балки построить эпюру нормальных напряжений в опасном сечении балки для точек, лежащих на оси Y, если а = 3 м, b = 0,5 м, с = 2 м, q = 5 кН/м, Р = 10 кН, М = 5 кНм, сечение − квадрат с отверстием в виде квадрата.
Ответ

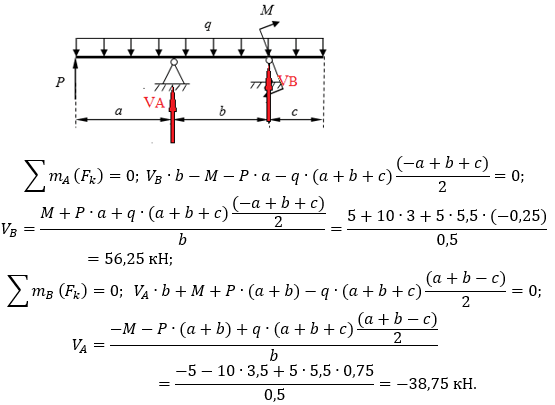

Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составим уравнения равновесия балки для моментов относительно опор:
Выполним проверку, составив условие равновесия балки
