Для заданных балок требуется: 1. Из условий равновесия определить реакции опор. 2. Построить эпюры поперечных сил и изгибающих моментов.

Для заданных балок требуется:

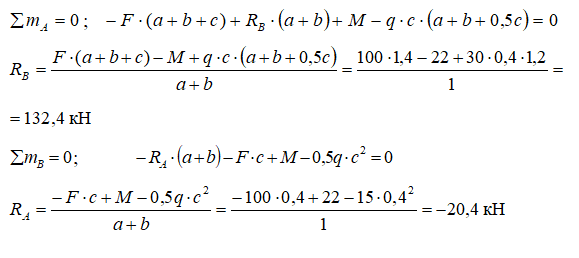

1. Из условий равновесия определить реакции опор.

2. Построить эпюры поперечных сил и изгибающих моментов.

3. Из расчета на прочность по нормальным напряжениям подобрать двутавровое, круглое и прямоугольное сечения  и сравнить массу балки каждого профиля, если материал балки – сталь 3, [σ] =160 МПа, Е = 2·10⁵ МПа.

4. Для опасного сечения балки двутаврового сечения проверить прочность  по эквивалентным напряжениям с использованием теории наибольших касательных напряжений.

5. Для консольной балки двутаврового сечения определить прогиб и угол поворота свободного конца балки.

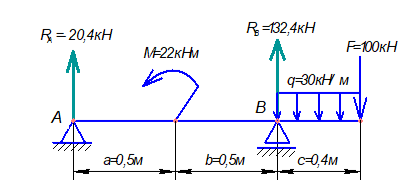

Дано:

a = 0,5 м;

b = 0,5 м;

c = 0,4 м;

М = 22 кH∙м;

q = 30 кН/м;

F = 100 кН;

Е = 2×10⁵ МПа;

[σ] = 160 МПа;
